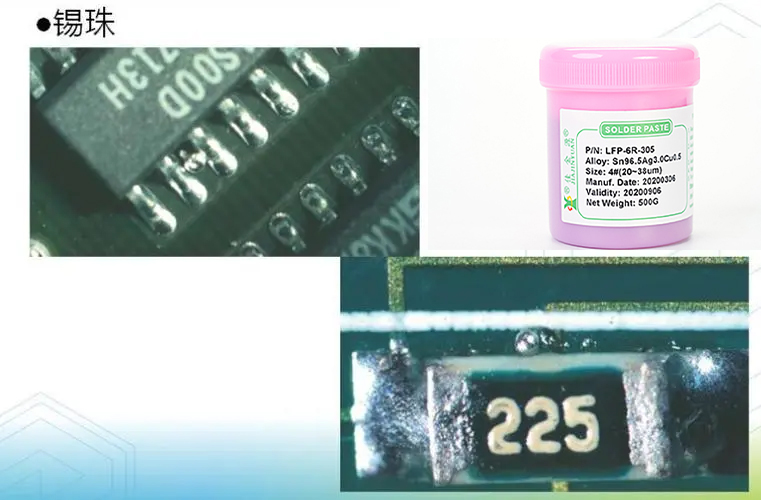

在SMT生產(chǎn)工藝?yán)锩妫?jīng)常會(huì)碰到經(jīng)過(guò)回流焊過(guò)出來(lái)的板有錫珠，錫珠的產(chǎn)生，讓產(chǎn)品的質(zhì)量沒(méi)有保證，讓外觀(guān)看起來(lái)不光滑，那么，什么原因會(huì)引起回流焊錫珠，我們又如何去解決它，接下來(lái)深圳佳金源錫膏廠(chǎng)家給大家講解一下：

什么原因會(huì)引起回流焊錫珠

回流焊曲線(xiàn)可以分為4個(gè)區(qū)段，分別是預(yù)熱、保溫、回流和冷卻預(yù)熱、保溫的目的。

1、溫度曲線(xiàn)不正確

為了使PCB表面在60~90s內(nèi)升到150℃，并保溫約90s，這不僅可以降低PCB及元器件的熱沖擊，更主要是確保錫膏的溶劑能部分揮發(fā)不至于在再流焊時(shí)，由于溫度迅速升高出現(xiàn)溶劑太多而引起飛濺，以致錫膏沖出焊盤(pán)而形成錫珠。

2、錫膏的質(zhì)量

錫膏中金屬含量通常在（90±0.5)%，金屬含量過(guò)低會(huì)導(dǎo)致焊劑成分過(guò)多，因此過(guò)多的焊劑會(huì)因預(yù)熱階段不易揮發(fā)而引起飛珠。

錫膏中水蒸氣/氧含量增加。由于錫膏通常冷藏，當(dāng)從冰箱中取出時(shí)，沒(méi)有確保恢復(fù)時(shí)間，故會(huì)導(dǎo)致水蒸氣的進(jìn)入，此外錫膏瓶的蓋子每次使用后要蓋緊，若沒(méi)有及時(shí)蓋嚴(yán)，也會(huì)導(dǎo)致水蒸氣的進(jìn)入。

3、印刷與貼片

錫膏在印刷工藝中，由于模板與焊盤(pán)對(duì)中偏移，若偏移過(guò)大則會(huì)導(dǎo)致錫膏浸流到焊盤(pán)外，加熱后容易出現(xiàn)錫珠。

因此應(yīng)仔細(xì)調(diào)整模板的裝夾，不應(yīng)有松動(dòng)的現(xiàn)象，此外印刷工作環(huán)境不好也會(huì)導(dǎo)致錫珠的生成，理想環(huán)境溫度為（25±3)℃，相對(duì)濕度為50%~65%。

4、模板的厚度與開(kāi)口尺寸

模板厚度與開(kāi)口尺寸過(guò)大會(huì)導(dǎo)致錫膏用量增大，也會(huì)引起錫膏漫流到焊盤(pán)外，特別是用化學(xué)腐蝕方法制造的模板。

回流焊產(chǎn)生錫珠解決方案

1、因此，通常應(yīng)注意升溫速率，并采取適中的預(yù)熱，并有一個(gè)良好的平臺(tái)使溶劑大部分揮發(fā)，從而抑制錫珠的生成。

2、放在模板上印制的錫膏在完工后，剩余的部分應(yīng)另行處理，若再放回原來(lái)瓶中，會(huì)引起瓶中錫膏變質(zhì)，也會(huì)產(chǎn)生錫珠。

3、貼片過(guò)程Z方向的壓力是引起錫珠的一項(xiàng)重要原因，往往不會(huì)引起人們的注意。部分貼片機(jī)由于Z軸頭是依據(jù)元器件的厚度來(lái)定位的，故會(huì)引起元器件貼到PCB上一瞬間將錫膏擠壓到焊盤(pán)外的現(xiàn)象，這部分錫膏會(huì)明顯引起錫珠。這種情況下產(chǎn)生的錫珠尺寸稍大，通常只要重新調(diào)節(jié)Z軸高度就能防止錫珠的產(chǎn)生。

4、解決辦法是選用適當(dāng)厚度的模板和開(kāi)口尺寸的設(shè)計(jì)，一般模板開(kāi)口面積為焊盤(pán)尺寸的90%。

推薦佳金源無(wú)鉛錫膏，使用范圍廣泛，環(huán)保錫膏專(zhuān)業(yè)才能放心，可滿(mǎn)足SMT生產(chǎn)對(duì)耐溫性有特殊焊接要求的產(chǎn)品。咨詢(xún)客服人員，為您推薦質(zhì)優(yōu)價(jià)廉物美的錫膏產(chǎn)品，好品質(zhì)和好服務(wù)是我們的優(yōu)勢(shì)！
